中文
英文
在线客服
.jpg) |
项目名称 | 盐雾试验 |
| 检测目的 |
检验材料的耐大气腐蚀性能 |
|
| 检测范围 | 金属及合金基体、金属及合金表面的涂镀层等 |
| 盐雾试验项目简介 |
盐雾试验指用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。
盐雾试验包括以下三种：中性盐雾试验（NSS）、酸性盐雾试验（AASS）、铜加速酸性盐雾试验（CASS）、交变盐雾试验。
(1) 中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm·h之间。
.png)
.png)
.png)
| 盐雾试验试验方法和标准 |
|
ASTM G85 annex A |
Standard Practice for Modified Salt Spray (Fog) Testing |
|
GB/T 10125 |
人造气氛腐蚀试验 盐雾试验 |
|
ISO 9227 |
Corrosion tests in artificial atmospheres -- Salt spray tests |
|
JIS Z2371 |
盐雾试验方法 |
|
AS 2331.3.2 |
Methods of test for metallic and related coatings - Corrosion and related property tests - Acetic acid salt spray test (ASS test) |
|
ASTM B368 |
Standard Test Method for Copper-Accelerated Acetic Acid-Salt Spray(Fog)Testing (CASS Test) |
|
AS 2331.3.3 |
Methods of test for metallic and related coatings - Corrosion and related property tests - Acetic acid salt spray test (ASS test) |
|
GB/T 12967.3 |
铝及铝合金阳极氧化膜检测方法 第3部分：铜加速乙酸盐雾试验（CASS试验） |
|
ASTM B117 |
Standard Practice for Operating Salt Spray (Fog) Apparatus |
|
GB/T 2423.18 |
环境试验 第2部分：试验方法 试验Kb：盐雾，交变(氯化钠溶液) |
|
GB/T 1771 |
色漆和清漆 耐中性盐雾性能的测定 |
|
GB/T 2423.17 |
电工电子产品环境试验 第2部分: 试验方法 试验Ka：盐雾 |
| 盐雾试验条件 |
| 试验条件 | 中性盐雾试验(NSS) | 酸性盐雾试验(AASS) | 铜加速盐雾试验(CASS) |
| 温度 | 35℃±2℃ | 35℃±2℃ | 50℃±2℃ |
| 80cm²的水平面积的平均沉降率 | 1.5mL/h±0.5mL/h | ||
| 氯化钠溶液的浓度(收集溶液) | 50g/L±5g/L | ||
| pH值(收集溶液) | 6.5~7.2 | 3.1~3.3 | 3.1~3.3 |

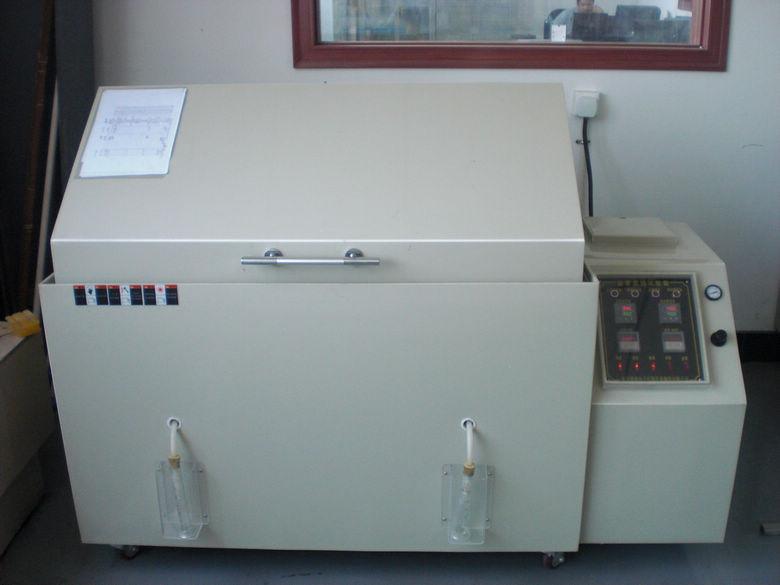

| 盐雾试验设备及仪器 |
.png)
| 容大检测实验室 |
.jpg)
容大检测——科学 公正 创新 高效！
标签： 盐雾试验 NSS检测 铜盐加速试验 中性盐雾试验 酸性盐雾试验 碱性盐雾试验
